Quelle est la différence entre les chemins de câbles à fond perforé et solide ?

Introduction

Dans les installations électriques et industrielles modernes, la gestion des câbles est cruciale pour la sécurité, l’efficacité et la longévité. Plateaux de câbles sont largement utilisés pour organiser, soutenir et protéger les câbles électriques. Parmi ceux-ci, chemins de câbles perforés et chemins de câbles à fond solide sont deux types populaires. Comprendre leurs différences est essentiel pour choisir le bon plateau pour votre projet spécifique.

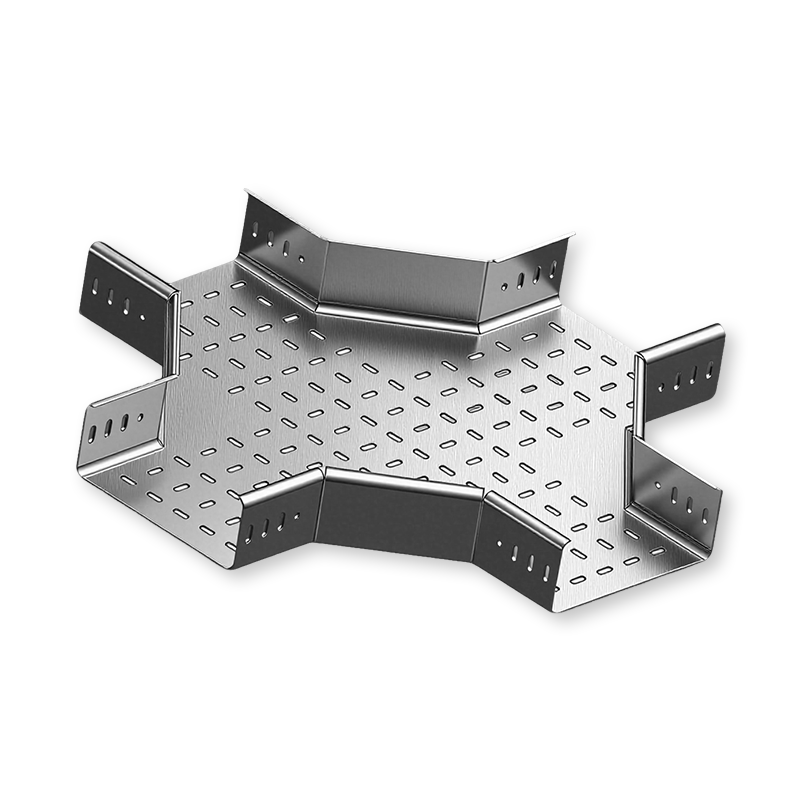

1. Qu'est-ce qu'un chemin de câbles perforé ?

A chemin de câbles perforé se caractérise par une série de trous ou de fentes le long de sa base et parfois sur les côtés. Ces perforations servent à de multiples fins :

• Ventilation et dissipation de chaleur : Les trous permettent à l'air de circuler librement autour des câbles, évitant ainsi la surchauffe, ce qui est particulièrement important pour les câbles électriques à courant élevé ou les câbles de données densément emballés.
• Contrôle de l'humidité et de la poussière : Les perforations permettent à toute eau, poussière ou débris de passer à travers le plateau, réduisant ainsi le risque de corrosion et facilitant l'entretien.
• Réduction de poids : Les découpes réduisent le poids total du plateau, ce qui rend l'installation plus facile et moins exigeante en main-d'œuvre.
• Flexibilité dans la gestion des câbles : Les fentes offrent des points pratiques pour fixer les câbles avec des attaches ou des pinces.

Matériaux couramment utilisés :

• L'acier galvanisé (GI) – offre une résistance modérée à la corrosion
• Acier inoxydable – idéal pour les environnements corrosifs
• Aluminium – léger et résistant à la rouille
• Acier revêtu de poudre – à des fins esthétiques et protectrices

Meilleures applications :

• Environnements industriels intérieurs
• Centres de données et salles de télécommunication
• Panneaux de commande et installations électriques à charge faible à moyenne

2. Qu'est-ce qu'un chemin de câbles à fond solide ?

A chemin de câbles à fond solide est un plateau entièrement fermé sans aucune perforation. Sa conception offre une protection maximale aux câbles :

• Protection contre les éléments externes : La poussière, l’humidité, les produits chimiques et les impacts mécaniques ne peuvent pas atteindre les câbles.
• Blindage EMI/RFI amélioré : Les câbles de communication et de contrôle sensibles sont moins sensibles aux interférences électromagnétiques.
• Prise en charge de la charge : Les plateaux solides peuvent parfois supporter des câbles plus lourds puisque la base est continue.
• Aspect propre : Une base solide offre un aspect élégant et uniforme, souvent préféré dans les installations visibles.

Matériaux couramment utilisés :

• Acier doux – pour applications lourdes
• Acier inoxydable – pour environnements corrosifs
• Aluminium – pour des installations légères et durables

Meilleures applications :

• Sites industriels extérieurs
• Environnements à forte exposition à la poussière, à l’humidité ou aux produits chimiques
• Projets nécessitant une protection par câble robuste

3. Principales différences entre les chemins de câbles à fond perforé et solide

Vous trouverez ci-dessous une comparaison détaillée pour vous aider à comprendre rapidement les différences :

Ce tableau illustre le compromis entre les deux types de plateaux, facilitant le choix de la bonne option pour votre projet.

4. Comment choisir entre eux

Le choix entre des chemins de câbles à fond perforé et solide nécessite une prise en compte attentive de plusieurs facteurs :

1. Environnement:

   • Intérieur vs extérieur, sec vs humide, propre vs poussiéreux.

2. Type de câble et exigences thermiques :

   • Les câbles électriques générant de la chaleur peuvent bénéficier de plateaux perforés pour la circulation de l'air.
   • Les câbles de communication sensibles peuvent nécessiter des plateaux solides pour le blindage EMI.

3. Capacité de charge :

   • Tenez compte du poids total des câbles et de la nécessité ou non pour le plateau de supporter des câbles industriels plus lourds.

4. Maintenance et expansion future :

   • Les plateaux perforés sont plus faciles à ajouter ou à retirer fréquemment des câbles.

5. Budget:

   • Les plateaux perforés coûtent généralement moins cher, mais les plateaux solides offrent une meilleure protection à un prix plus élevé.

Astuce rapide :

• Si ventilation et rentabilité sont vos priorités → choisissez chemins de câbles perforés .
• Si protection et durabilité maximales sont vos priorités → choisissez chemins de câbles à fond solide .
